Việc sở hữu một căn biệt thự đẹp, sang trọng là mơ ước của mọi gia chủ. Tuy nhiên, vẻ đẹp hoàn mỹ đó chỉ có thể được hiện thực hóa dựa trên nền tảng vững chắc là các bản vẽ thiết kế nhà biệt thự đẹp và chi tiết. Bản vẽ không chỉ là hình ảnh 3D lung linh, mà còn là bộ hồ sơ kỹ thuật đầy đủ, chi tiết, đóng vai trò là “kim chỉ nam” cho toàn bộ quá trình thi công, giúp kiểm soát chất lượng, tiến độ và ngân sách.
Hiểu rõ các bản vẽ thiết kế nhà biệt thự đẹp là bước đầu tiên và quan trọng nhất giúp gia chủ làm việc hiệu quả với kiến trúc sư và giám sát chất lượng công trình một cách chủ động. Bài viết này sẽ “giải mã” trọn bộ hồ sơ thiết kế biệt thự chuyên nghiệp, từ kiến trúc ngoại thất đến kết cấu, điện nước và nội thất.
Bộ hồ sơ thiết kế nhà biệt thự đầy đủ gồm những phần nào?
Một bộ hồ sơ các bản vẽ thiết kế nhà biệt thự đẹp và tiêu chuẩn cần phải bao gồm 4 phần chính, đảm bảo mọi khía cạnh kỹ thuật và thẩm mỹ của công trình:
Phần Thiết Kế Kiến Trúc
Đây là “bộ mặt” của công trình, thể hiện hình dáng, kích thước và công năng sử dụng.
- Phối cảnh 3D: Hình ảnh tổng thể căn biệt thự sau khi hoàn thiện (ngoại thất) theo các góc nhìn khác nhau.

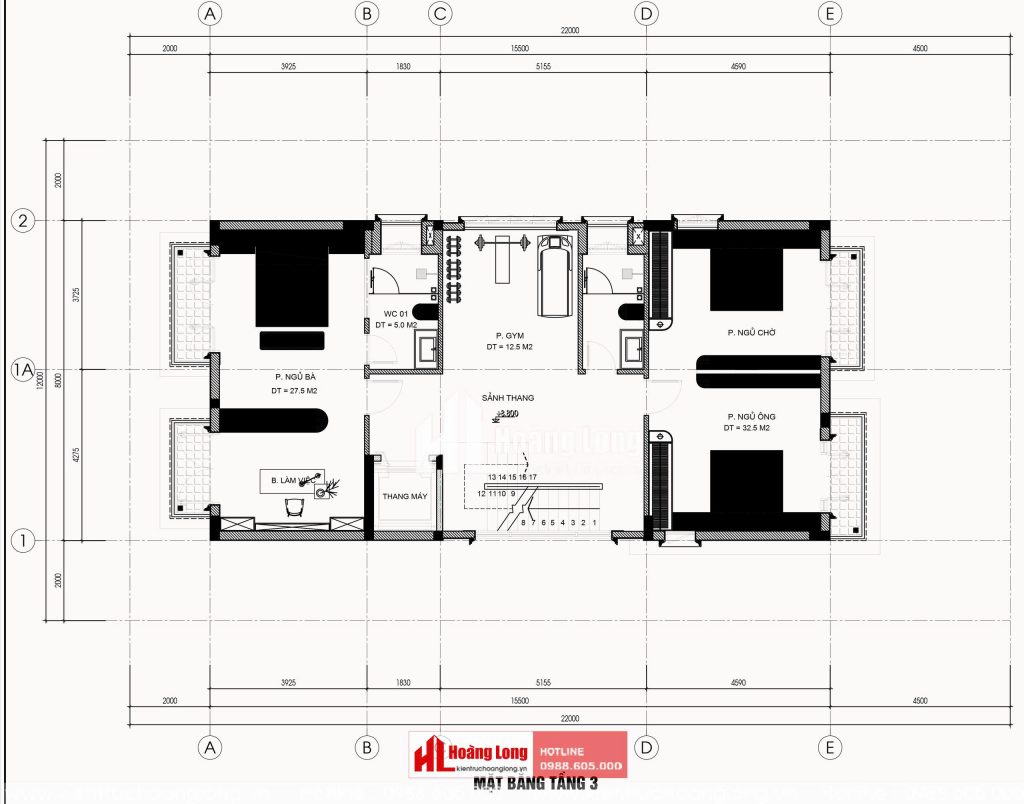

- Mặt bằng kiến trúc: Hình chiếu từ trên xuống của từng tầng (tầng trệt, tầng lầu, tầng áp mái), thể hiện rõ vị trí các phòng, kích thước (chiều dài, chiều rộng), và cách bố trí vật dụng cơ bản (sofa, giường, tủ).
- Mặt đứng: Hình chiếu thẳng đứng của các mặt tiền và mặt bên, thể hiện hình dáng kiến trúc, tỷ lệ, vật liệu hoàn thiện ngoại thất (sơn, đá ốp, phào chỉ) và vị trí cửa, cửa sổ, ban công.
- Mặt cắt: Cắt dọc hoặc cắt ngang công trình, thể hiện chi tiết chiều cao thông thủy (chiều cao từ sàn đến trần), độ dốc mái, và các chi tiết cầu thang, vệ sinh, giếng trời.
- Chi tiết kiến trúc: Chi tiết cửa (kích thước, loại vật liệu), chi tiết cầu thang, chi tiết vệ sinh, chi tiết phào chỉ trang trí.
Phần Thiết Kế Kết Cấu
Phần này đảm bảo sự an toàn và bền vững cho công trình, thể hiện “xương sống” của ngôi nhà.
- Mặt bằng móng: Thể hiện chi tiết loại móng (móng băng, móng cọc, móng bè), kích thước, và bố trí cốt thép.
- Mặt bằng định vị lưới cột và chi tiết cột: Vị trí, kích thước, và bố trí thép cho hệ thống cột chịu lực.
- Mặt bằng dầm sàn các tầng: Thể hiện chi tiết cấu tạo, kích thước dầm, sàn và bố trí cốt thép, lanh tô.
- Chi tiết kết cấu cầu thang: Chi tiết về thép, bản thang, bậc thang.
Phần Thiết Kế Hệ Thống Kỹ Thuật (M&E)
Bao gồm hệ thống điện, chiếu sáng, cấp thoát nước và điện nhẹ (camera, internet).
- Bản vẽ Điện: Sơ đồ nguyên lý cấp điện, mặt bằng bố trí ổ cắm, công tắc, đèn chiếu sáng, đèn trang trí, hệ thống điều hòa, tủ điện các tầng.
- Bản vẽ Cấp Thoát Nước: Sơ đồ nguyên lý hệ thống cấp nước sinh hoạt, thoát nước mưa, thoát nước thải, vị trí lắp đặt thiết bị vệ sinh, hố ga, bể phốt.
Phần Thiết Kế Nội Thất Cho Các Bản Vẽ Thiết Kế Nhà Biệt Thự Đẹp
Tập trung vào không gian bên trong, đảm bảo tính thẩm mỹ và công năng sử dụng.
- Bản vẽ Mặt bằng bố trí nội thất 2D: Vị trí cụ thể của đồ nội thất, kích thước, chủng loại vật liệu (sàn, trần, vách).
- Bản vẽ Phối cảnh nội thất 3D: Hình ảnh minh họa chi tiết, màu sắc, phong cách thiết kế của từng phòng (phòng khách, bếp, phòng ngủ, phòng thờ).
- Bản vẽ Chi tiết nội thất: Bản vẽ kỹ thuật của các đồ gỗ đóng sẵn (tủ bếp, tủ quần áo, giường, kệ TV) để thợ thi công đóng theo kích thước và vật liệu chính xác.
Hướng Dẫn Đọc Các Bản Vẽ Thiết Kế Nhà Biệt Thự Đẹp Cơ Bản Cho Gia Chủ
Để chủ động giám sát công trình, gia chủ nên nắm vững 3 bước đọc bản vẽ cơ bản:
Bước 1: Đọc Bản Vẽ Mặt Bằng và Phối Cảnh 3D
- Mục đích: Hình dung tổng thể bố cục không gian, sự phân chia các phòng chức năng, và hình dáng kiến trúc bên ngoài.
- Lưu ý: Xem bản vẽ mặt bằng từng tầng trước để hiểu vị trí phòng, sau đó đối chiếu với phối cảnh 3D để hình dung không gian sau khi hoàn thiện. Chú ý các ký hiệu cửa, cửa sổ, và các cao độ sàn.
Bước 2: Đọc Bản Vẽ Mặt Đứng và Mặt Cắt
- Mục đích: Nắm rõ hình dáng kiến trúc ngoại thất (Mặt đứng) và chiều cao từng tầng (Mặt cắt).
- Lưu ý: Mặt đứng cho biết vật liệu ốp lát ngoại thất và màu sơn. Mặt cắt giúp kiểm tra chiều cao thông thủy (độ cao từ sàn đến trần) có đúng ý muốn hay không. Tỷ lệ thường dùng là 1:100 hoặc 1:75.
Bước 3: Đọc Bản Vẽ Kỹ Thuật Chi Tiết (Kết Cấu, Điện Nước)
- Mục đích: Kiểm tra thông số kỹ thuật cốt lõi.
- Lưu ý:
- Kết cấu: Kiểm tra loại móng, kích thước dầm, cột. Ký hiệu $\Phi$ (phi) chỉ đường kính thanh thép.
- Điện: Kiểm tra vị trí công tắc, ổ cắm điện (cần phù hợp với đồ nội thất thực tế).
- Nước: Kiểm tra sơ đồ cấp thoát nước, vị trí thiết bị vệ sinh.
Việc sở hữu bộ hồ sơ các bản vẽ thiết kế nhà biệt thự đẹp và chi tiết là yếu tố tiên quyết để đảm bảo chất lượng, thẩm mỹ và sự an toàn cho ngôi nhà của bạn. Một bản vẽ chuẩn giúp:
- Tránh sai sót: Hạn chế tối đa việc phát sinh chi phí và thay đổi trong quá trình thi công.
- Đảm bảo chất lượng: Giám sát chặt chẽ vật liệu, kích thước và kỹ thuật của nhà thầu.
- Thống nhất ý tưởng: Đảm bảo ý tưởng của gia chủ được thể hiện chính xác từ bản vẽ đến thực tế.
Để có được bộ hồ sơ thiết kế biệt thự chất lượng, độc đáo, hãy luôn lựa chọn đơn vị kiến trúc uy tín, có kinh nghiệm để tư vấn và triển khai một cách chuyên nghiệp.
