Trong bộ hồ sơ thiết kế kỹ thuật của một căn biệt thự, ngoài kiến trúc và kết cấu, Bản vẽ thiết kế điện nhà biệt thự đóng vai trò cực kỳ quan trọng, thường bị đánh giá thấp nhưng lại ảnh hưởng trực tiếp đến chất lượng sống, sự an toàn và chi phí vận hành lâu dài của ngôi nhà.
Biệt thự hiện đại không chỉ đòi hỏi hệ thống điện cơ bản mà còn tích hợp các giải pháp công nghệ cao (nhà thông minh, hệ thống an ninh phức tạp). Một bản vẽ điện chuẩn kỹ thuật là “xương sống” vô hình, đảm bảo mọi thiết bị từ ổ cắm đơn giản đến hệ thống Smart Home đắt tiền đều hoạt động ổn định, an toàn và thẩm mỹ.
Cấu trúc và các hạng mục chuyên sâu của bản vẽ thiết kế điện nhà biệt thự
Một bộ bản vẽ thiết kế điện cho biệt thự thường được chia thành 2 phần chính: Điện nặng và Điện nhẹ.
Hệ thống điện năng – Đảm bảo nhu cầu và an toàn
Hệ thống điện nặng liên quan trực tiếp đến công suất và an toàn điện
| Tên Bản Vẽ | Nội Dung Chi Tiết Bản Vẽ Thiết Kế Điện Nhà Biệt Thự |
| Mặt bằng Bố trí Chiếu sáng | Vị trí, ký hiệu, công suất các loại đèn: đèn trần (Downlight), đèn chùm, đèn trang trí, đèn hắt tường, đèn sân vườn, đèn chiếu sáng cầu thang. |
| Mặt bằng Bố trí Ổ cắm/Công tắc | Vị trí, chiều cao lắp đặt các loại ổ cắm điện (2 chấu, 3 chấu), công tắc đèn (1, 2, 3 hạt) tại từng khu vực chức năng (phòng khách, bếp, phòng ngủ, nhà vệ sinh). |
| Mặt bằng Điều hòa/Nóng lạnh | Vị trí đặt dàn lạnh, dàn nóng của điều hòa, vị trí lắp đặt máy nước nóng, đường dây cấp nguồn riêng biệt. |

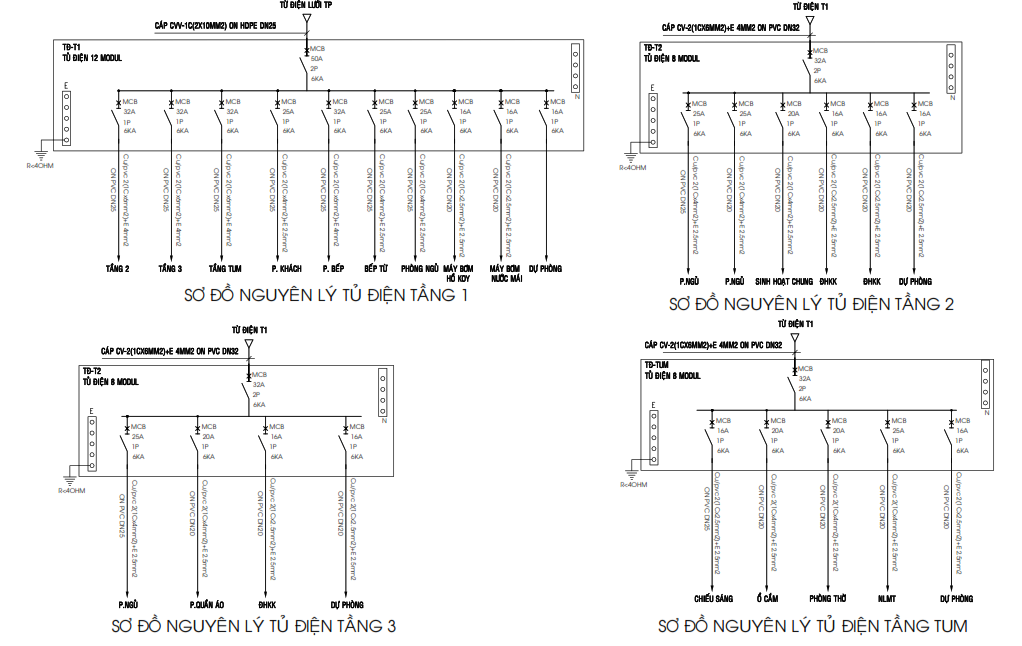

| Sơ đồ Nguyên lý Tủ Điện | Sơ đồ phân nhánh nguồn điện từ đồng hồ tổng, qua aptomat tổng đến các aptomat nhánh của từng tầng/từng khu vực (Át tầng, Át bếp, Át điều hòa, Át nóng lạnh, Át ổ cắm). |
| Hệ thống Tiếp địa & Chống sét | Chi tiết cọc tiếp địa, dây dẫn, hộp kiểm tra tiếp địa và các bộ phận thu sét (nếu có). |
| Bảng Thống kê Vật tư Điện nặng | Danh mục chi tiết các loại dây dẫn (tiết diện), ống luồn dây, aptomat, công tắc, ổ cắm, đèn chiếu sáng, quạt hút… |
Hệ thống điện nhẹ tối ưu công năng và công nghệ
Điện nhẹ là yếu tố làm nên sự khác biệt và đẳng cấp của một căn biệt thự:
| Tên Bản Vẽ | Nội Dung Chi Tiết |
| Mặt bằng Mạng LAN & Wi-Fi | Vị trí ổ cắm mạng (Data), vị trí lắp đặt bộ phát Wi-Fi (Access Point) để đảm bảo phủ sóng toàn bộ biệt thự. |
| Mặt bằng Truyền hình & Điện thoại | Vị trí ổ cắm Tivi, điện thoại cố định (nếu có) và đường ống luồn dây. |
| Hệ thống An ninh (CCTV) | Vị trí và góc quan sát của các Camera giám sát (thường là Camera độ phân giải cao 4K), đảm bảo không có “góc chết” nào, kết hợp với hệ thống chuông cửa màn hình và khóa thông minh. |
| Hệ thống Âm thanh Đa vùng | Vị trí loa âm trần, loa sân vườn, bộ điều khiển trung tâm và đường dây âm thanh. |
| Hệ thống Smart Home (Nếu có) | Sơ đồ nguyên lý và vị trí lắp đặt các Module điều khiển rèm cửa tự động, cảm biến nhiệt độ/ánh sáng, và màn hình trung tâm. |
Tiêu chuẩn kỹ thuật và vật tư của bản vẽ thiết kế điện nhà biệt thự
Bản vẽ phải đi kèm với bảng thống kê chi tiết các vật tư đạt tiêu chuẩn cao:
- Sử dụng ống luồn dây PVC chống cháy.
- Chọn dây dẫn có tiết diện phù hợp với công suất (ví dụ: dây ổ cắm tối thiểu 2.5mm^2, dây cấp nguồn bếp/điều hòa phải lớn hơn).
- Công tắc, ổ cắm được chọn lọc theo thương hiệu uy tín (Schneider, Simon, Panasonic…) và có thiết kế phù hợp với nội thất biệt thự.
- Chiều cao Lắp đặt Tiêu chuẩn của bản vẽ thiết kế điện nhà biệt thự:
- Công tắc, Ổ cắm thông thường: 1.2 – 1.4m so với sàn hoàn thiện.
- Ổ cắm bếp, tủ lạnh: Khoảng 1.5m trở lên.
- Ổ cắm TV: 1.2m so với sàn.
Việc đầu tư nghiêm túc vào bản vẽ thiết kế điện nhà biệt thự mang lại lợi ích lâu dài về an toàn và tài chính. Một bản vẽ được tính toán kỹ lưỡng sẽ tránh được $90\%$ các sự cố điện sau này, tiết kiệm chi phí sửa chữa lớn và ngăn ngừa rủi ro cháy nổ.
Đây không chỉ là chi phí mà là sự đầu tư vào chất lượng sống, đảm bảo gia chủ có được một không gian sống hiện đại, tiện nghi và hoàn toàn an tâm. Khi bắt tay vào xây dựng biệt thự, hãy luôn yêu cầu đơn vị thiết kế cung cấp bộ hồ sơ điện nước chi tiết, đầy đủ và chuyên nghiệp nhất.
